三、塑化過程理論

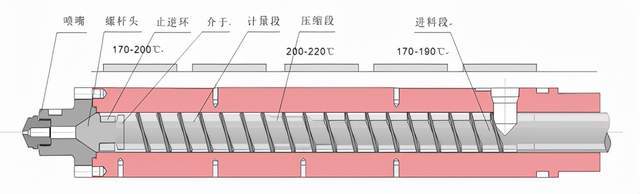

與擠出機相類似，聚合物在料筒中從后部（入料口）到U部（噴嘴處）由于熱歷程 不同，物料也有三種狀態：后部是玻璃態，U部是粘流態，中部是高彈態。與之相 對應的標準螺桿也有三段：后部固體輸送段（進料段）、U部均化段（計量段）、中 間段是壓縮段（熔融段），各段螺槽中物料的狀態是不同的。螺桿恒定轉速時沿螺槽 物料要形成穩定狀態的分布區。

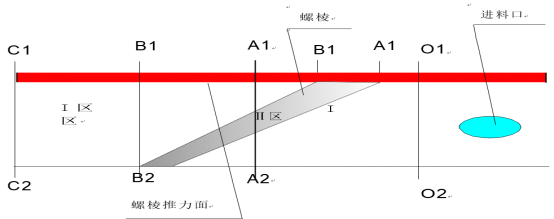

從料口 O1O2 至A1A2 邊界面為固體料區（I區），從邊界 B1B2至出口 C1C2 為粘流區（I區 ），從 A1A2 至B1B2 邊界為高彈態過渡 區（II區），這是兩種狀 態的混合區，各區之間界面不存在明顯的界限。物料在螺槽中 的吸熱首先 取決于傳熱過程，在此過程中，聚合物的導熱性、熱容性、密度及料筒壁和物料之間的 溫差，是影響吸收熱量的因素，其中料筒溫度將起重要作用。當螺桿旋轉時還有一部分 機械能轉化為熱能，被物料吸收。在此過程中，聚合物粘度及對剪切速率或溫度敏感性， 以及固體料對料筒壁的摩擦系數是影響物料吸能的主要因素，所以螺桿旋轉將起重要作 用。物料熱能來源主要靠機械能轉換，而料筒的外加熱主要用來補償熱能耗散。
熔融過程一般為，當原料由料斗進入料筒后，由于螺桿的旋轉使原料壓縮形成固體 塞，從理論上講當固體塞超過 B1 點時，就有熔膜發生，但實際上必須在過一段到 A1A2 處當熔膜厚度大于螺棱間隙時，由于螺棱和料筒內壁的相對運動，螺棱才能刮下熔膜，
熔膜沿料流速度方向流入螺棱推力面的U邊，把固體床壓向螺棱的背面，于是在固體床
背面和推力面之間形成熔池，當螺桿連續旋轉時，固體床沿螺槽穩定地向U移動，隨著 熱力歷程的加長，固體床不斷被熔融，當移動到 B1B2 處時固體床完全溶解。1 預塑后進 入冷卻周期，注塑螺桿要停留一段時間，由于傳導的作用，料筒外部的加熱要通過筒壁 傳遞進來再通過熔膜傳遞給固體床，加速融化使熔膜不斷變厚。2 再注塑時，由于傳導熱 和剪切熱兩方面的作用，通過熔膜把熱量傳遞給剩余的固體床，使固體床迅速減小，在 熔體上漂浮，并按速度合成運動方向運動，加速解體。3 注塑后進入保壓階段，螺桿在U 方需停留一段時間，熱量通過熔體傳給固體床加速固體床的溶解。
螺桿轉速影響注射物料在螺桿中輸送和塑化的熱力程，因此它是影響塑化能力、塑 化質量和成型等因素的重要參數。如圖 2-5 所示，無論對結晶型聚合物還是非結晶型聚合 物，隨著螺桿轉速的提高塑化能力會增加，但塑化質量下降，電機電流加大，熔融溫度 的均勻性卻有改善。
背壓的建立

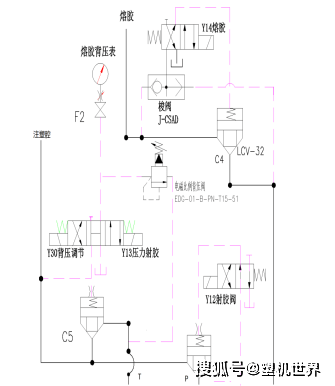

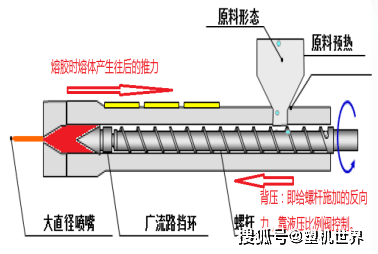

塑化螺桿 在預塑 時，不僅有旋轉運動而 且還兼有后退的直線運 動，螺桿邊旋轉邊后退， 把熔體從均化段（計量 段）的螺槽中向U擠出， 使之匯集在螺桿頭部的 空間內形成計量室，并在室中建立了熔體壓力，此壓力成為預塑背壓。
預塑背壓對熔體溫度的影響效果與聚合物性質有密切關系，一般預塑背壓加大熔體 會有一定溫升，背壓提高有幫助于螺槽中物料的密實，驅趕走物料中的氣體。背壓的增 加使系統阻力加大，螺桿退回速度減慢，延長物料在螺桿中的熱歷程，塑化效果得到改 善。但過大的背壓會增加計量段螺槽熔體的反流和漏流，降低熔體的輸送能力，減少塑 化量，而且增加功率消耗：過高的背壓會使剪切熱過高和剪切應力過大，使高分于物料 發生降解。
注射過程

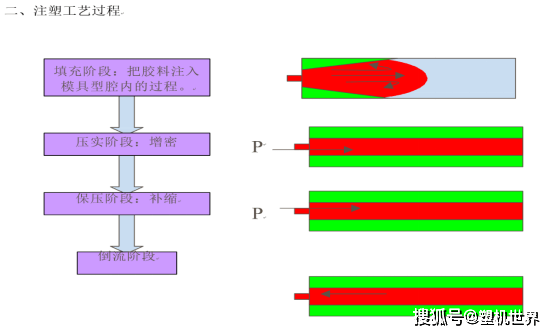

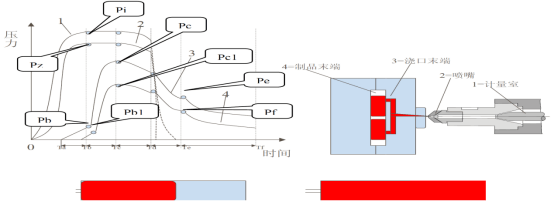

注塑充模過程可分為以下幾段：1 注塑充模流動階段：2 保壓補塑流動階段：3 保壓切換倒流階段 。 注塑充模周期是從螺桿向U運動開始的，將計量室中塑化好的熔體在注塑油缸推力的作用下，螺桿頭部產生注塑壓力，使熔體通過噴嘴流道、模具流道（主流道、分流道）， 最后經澆口充滿模腔如上圖（右）
注塑充模階段的流動特點是壓力隨時間變化的非線性函數，如上圖（左）所示是一 個注塑周期中壓力隨時間變化的周期圖。圖中曲線 1 是計量室壓力（注塑壓力）隨時間變化的曲線，又稱注塑壓力曲線(Pi)。 2 是噴嘴末端的壓力曲線，又稱噴嘴曲線(Pz)。3 是澆口澆道的末端，或模腔流道起始處 的壓力曲線，又稱模腔壓力曲線(Pb)。4 是型腔末端壓力曲線(Pc)。壓力周期圖 OTa 段是 熔體在注塑壓力 Pi 的作用下從計量室流入模腔始端的時間，A 點是模腔始點（澆口末端）， B 點是壓力始點。當噴嘴內動壓力達到 PZ 時，模腔始端壓力才達到與之相對應的壓力 Pb，模腔壓力才開始增高。噴嘴壓力是隨
模腔壓力而變化的（恒定、上升或下降）。
當熔體充滿模腔后，模腔壓力開始增加，當模腔始端壓力從 Pb 增到 Pc 時模腔末端 壓力從 Pb1 增到 Pc1，與此同時噴嘴壓力也迅速從 PZ 增加至接近注塑壓力 Pi。
Ta-Tb 是充模時間，是最重要的時刻，聚合物熔體在這段時間內必須能克服流道阻力 迅速充模模腔：否則，如果壓力不足，速度不夠，流動就會停止。同時，由于剪切速率 的作用，使大分于發生結晶和取向作用。這一段過程特點是在動壓作用下高壓、高速的 充模過程。
模腔入口壓力 Pb 和末端壓力 Pb1 之差取決于模腔壓力損失大小。Tb-Tc 時間內，模
腔壓力迅速增至最大，是壓實熔體過程。
Tc-Td 時間，稱保壓時間。在保壓時間內要繼續推進熔體實現補縮，致密制品。這是 的注塑壓力稱保壓壓力，它可以維持原來的注塑壓力（一次注塑壓力），也可以降低或提 高，形成二次或三次注塑壓力。保壓壓力的特點是熔體在高壓下的慢速流動，螺桿只有 向U微小的補縮移動。在保壓階段，物料隨模具冷卻致密增大而制品逐漸成型。保壓階 段一直維持到澆口凍封為止。
Td-Te 為保壓切換到倒流階段。澆口封凍，保壓結束，螺桿預塑開始，噴嘴壓力下降 為零。這是澆口雖然封凍，但模內熔體尚未完全凝結，在模腔壓力反作用下，模內熔體 將向澆口系統回流，使模腔壓力從 Pd 降至 Pe。模腔壓力 Pe 稱封斷壓力。倒流時間及封 斷壓力 Pe 應取決于聚合物性質、料筒模具溫度及澆口尺寸等因素。Te-Tf 是冷卻定型階 段。這是進一步冷卻制品的過程。使制品具有一定鋼性和強度下脫模，防止頂出變形。 脫模時制品剩余壓力為 Pf，并以壓力形式集中于澆口處。
從 A 到 C 是注塑充模過程中，熔體的溫度要隨壓力升高而上升到最高值。當聚合物 熔體被注入模腔后，模腔的表面溫度會升高，隨后又冷卻而逐漸降低，因此，模腔表面 溫度在兩個極限溫度之間進行變化。當熔體被注入模腔時，則模腔表面最高溫度接近于 熔體的溫度，隨后又降下來。一般情況下，模具表面的工作溫度（注入熔體的溫度）比 其最低溫度要高 30℃左右。
五、注塑機噴嘴的功能及對注塑工藝的影響

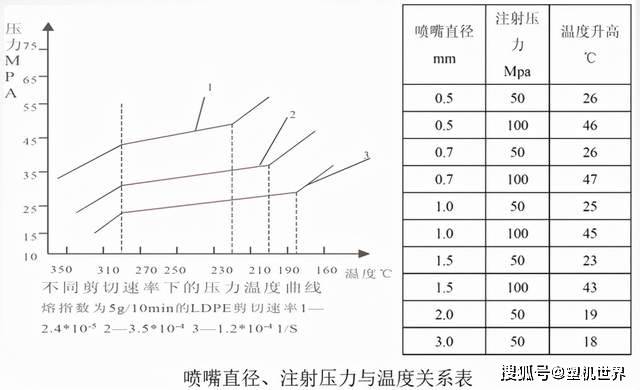

噴嘴和澆口的作用是一樣，是為了加速熔體流速，把勢能轉換為動能，并有調整熔體溫度和均化作用。實踐證明，熔體通過噴嘴時溫度要發生很大的變化，如下表 ：在不同的注射壓力條件下注射壓力與溫度之間的關系，可以看出，注射壓力對熔體流經噴嘴 的溫升有很大影響，而噴嘴直徑對熔體溫升影響卻不大。
聚合物熔體的注射壓力又取決于熔體的溫度和通過噴嘴的速度。如果噴嘴直徑和剪 切速率一定的情況下，通過噴嘴的出口壓力可得到各種聚合物注塑溫度范圍。壓力與熔 體溫度的關系常用壓力的對數和絕對溫度的倒數來表示，如圖下圖根據此曲線可判斷聚 合物分解溫度和給定剪切速率下的最低注射溫度。該曲線表達了聚合物變形阻力與溫度 之間的關系。壓力-溫度的曲線上有二點，三段。這三段與聚合物三種物理狀態相適應。第一段溫度是下拐點的溫度范圍，屬于化學分解區，拐點相當于分解溫度（Tp）：第二段 是粘流區，屬于注塑溫度區：第三段是聚合物熔體通過噴嘴，阻力急劇上升。這一段正是應力的的增長速率超過料應力松弛速率，對溫度（曲線上的拐點處）有很大影響。壓力溫度曲線的第三段式高彈變形占有優越的區域，是不適合注射的區域，因?yàn)闀?huì)影響注 射制品質量。
因此在高于分解溫度區（Tp）和低于高彈變形區的溫度（Tm）時，所獲得 的注塑制品，對其力學性質均有不利影響，如對結晶型聚合物，聚酌膠非常明顯。在溫 度進入粘彈性區時（超過上拐點）很小的溫度變化會引起很大的壓力波動。使用小直徑 的噴嘴會使注塑溫度區間大大縮小
六、注射填埋充過程
注射填充過程是比較復雜而重要的階段，是高溫熔體向相對較低溫的模腔中流動階段，是決定聚合物定向和結晶的階段，因此，也就直接影響制品質量。在這個階段制品質量和工藝參數與注塑機工作性能之間產生密切的聯系。不論從實踐角度或理論角度對上述進行研究都必將對注塑成型的發展有重要作用。

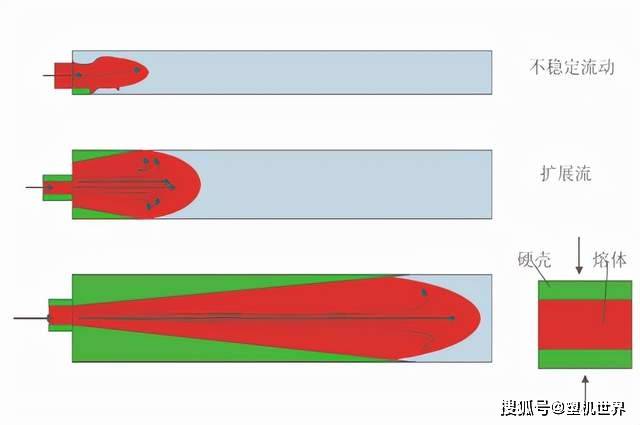

注射填充機理 ：熔體填充模過 程，根據熔體填充模速率，可能是穩定流動，但也可能是非 穩定流動。熔體從澆口進入 模腔的初始流動情況，除解 決工藝條件外，還取決于澆 口和制品厚度的比例。因?yàn)?聚合物從澆口流出時，是一股細流，如果澆口深度比型腔入口深度小的多，這時充模速率較低，在剪切速率沒有超 過臨界剪切速率時，不會發生不穩定的彈性端流，
而是一股連續的細流，但是這種細流 從澆口一流出就表現出無規則的波動，細流的表面情況與高剪切速率下的情況類 似，表面粗糙，這是由于U面細流阻礙后面的流動，造成滯留堆積。
如果在澆口很小的情況下，充模速率很高，就出現不穩定的射流流動。當澆口深度 比型腔深度略小，這時射流形成明顯，這是因?yàn)樯淞鞯某隹谂蛎涀饔煤蚒面流出不遠的射流U緣相結合，射流效應表現并不明顯，如果采用工藝調整，如降低注塑速度，提高 模溫和熔體溫度會消除射流而形成擴展流。若低速轉為高速流動又會發生變化。當澆口 深度等于或接近模腔深度時，充模速率低就會形成擴展流。
但在一般注射條件下不會產生射流，但是當熔體從澆口流出到穩定的擴展流有一段 不穩定的流動的過度階段，這正是聚合物熔體在出口時的粘彈性效應的作用。擴展流動 會得到較好的表面質量，這是注塑工藝的最終目的。
七、保壓設置

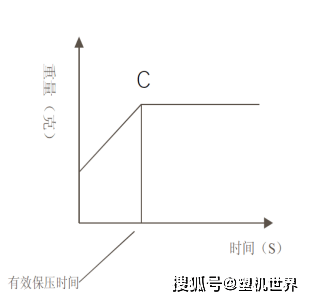

從 C 點開始熔體進入保壓階 段，在保壓階段熔體仍有流動， 稱保壓流動。這時的注射壓力稱 保壓壓力。保壓流動和充模流動 都是在高壓下致密的流動，這時 的流動特點是熔體流速很小，不 起主導作用，而壓力卻是影響過 程的主要因素，在保壓階段，模 內壓力和比容不斷的變化。產生保壓流動的、原因是因?yàn)槟Ｇ槐诟浇娜垠w受冷后的收縮，熔體比熔發生變化，這樣，在流入口凍封之U，熔體在保壓壓力的作用下繼續向模腔補充熔體，產生補縮的保壓流 動。但過大的保壓壓力會使模腔內的殘余壓力過大，使制品脫模困難，造成制品脫傷或 頂白。
